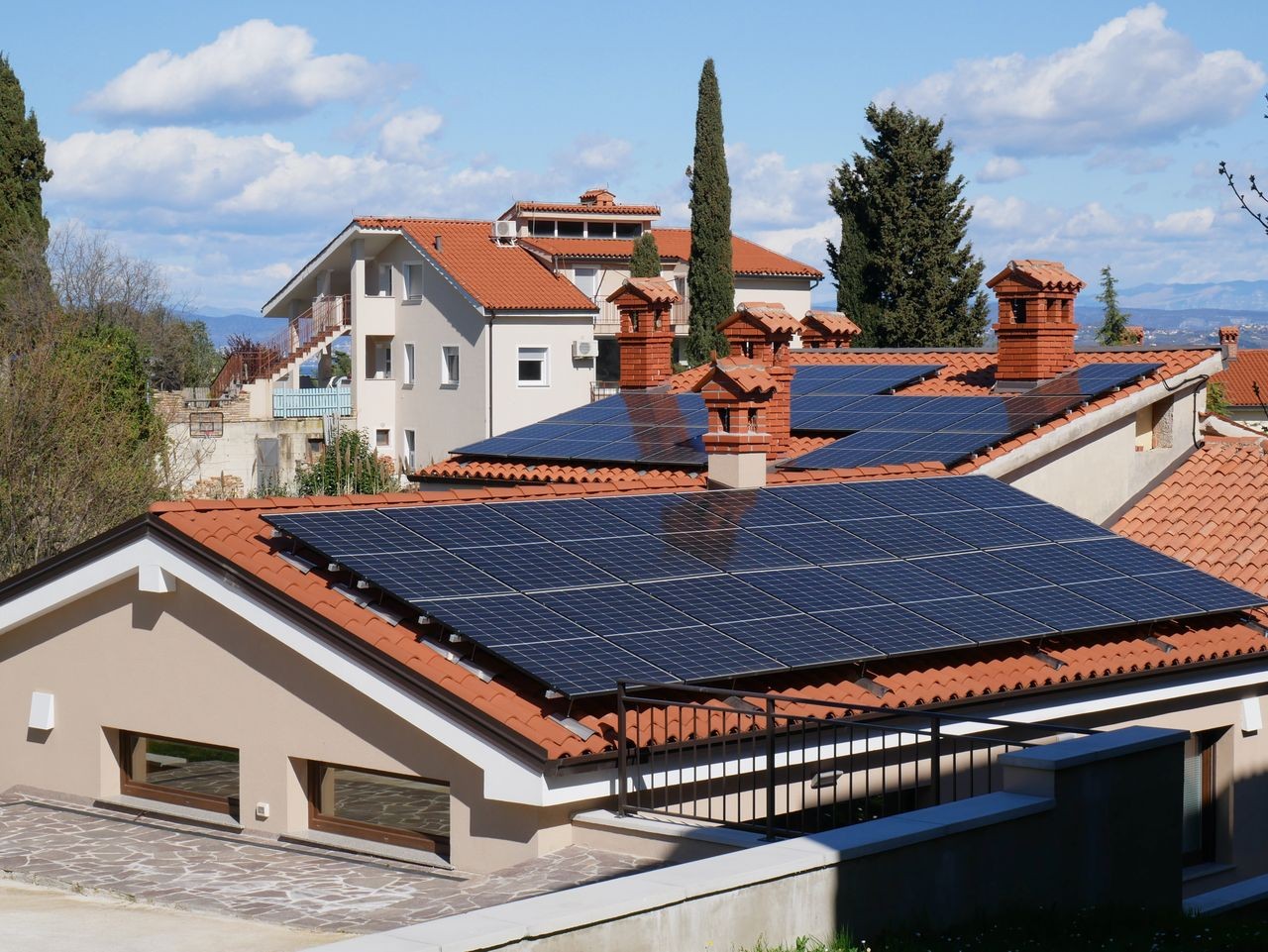

Installer des panneaux solaires sur son toit est devenu un projet courant pour réduire sa facture d’électricité. Mais avant de se lancer, il est utile de comprendre ce qui se passe réellement entre le moment où le soleil frappe une cellule photovoltaïque et celui où une ampoule s’allume dans le salon. Ce fonctionnement, bien qu’il repose sur un principe physique précis, reste simple à saisir une fois décomposé étape par étape.
Le principe de l’effet photovoltaïque
Un panneau solaire transforme la lumière du soleil en électricité grâce à l’effet photovoltaïque, un phénomène physique découvert dès 1839 par Edmond Becquerel, mais exploité industriellement seulement à partir des années 1950. Concrètement, chaque panneau est composé de cellules en silicium, un matériau semi-conducteur.
Une cellule photovoltaïque est en réalité construite en deux couches de silicium traitées différemment :
- une couche dopée au phosphore, chargée négativement (silicium de type N) ;
- une couche dopée au bore, chargée positivement (silicium de type P).
À la jonction de ces deux couches se crée un champ électrique permanent. Lorsque les photons de la lumière solaire viennent frapper cette jonction, ils transmettent leur énergie aux électrons du silicium et les libèrent de leur position initiale. Le champ électrique de la jonction met alors ces électrons en mouvement dans une direction précise : ce déplacement ordonné constitue un courant électrique continu (DC).
Chaque cellule ne produit qu’une faible tension à elle seule, de l’ordre de 0,5 à 0,6 volt. C’est pourquoi 60 à 72 cellules sont assemblées en série et en parallèle au sein d’un même panneau, puis les panneaux sont eux-mêmes reliés entre eux pour former une installation capable de produire une puissance significative, de quelques centaines de watts à plusieurs kilowatts selon le nombre de modules.
Les composants d’une installation photovoltaïque
Le panneau solaire n’est qu’un maillon de la chaîne. Une installation complète comprend plusieurs éléments qui travaillent ensemble :
| Composant | Rôle | Remarque |
|---|---|---|
| Panneau solaire (module) | Capte la lumière et produit du courant continu | Généralement 375 à 500 Wc par panneau |
| Câblage DC | Relie les panneaux entre eux et à l’onduleur | Doit être adapté aux tensions élevées du courant continu |
| Onduleur ou micro-onduleur | Convertit le courant continu en courant alternatif | Élément le plus souvent à remplacer avant les panneaux |
| Compteur de production | Mesure l’électricité produite | Utile pour le suivi et la revente éventuelle |
| Batterie (optionnelle) | Stocke l’électricité non consommée immédiatement | Permet d’utiliser la production solaire en soirée |
| Tableau électrique / disjoncteur dédié | Sécurise le raccordement au réseau domestique | Obligatoire pour la conformité de l’installation |
Cette vision d’ensemble aide à comprendre pourquoi le rendement global d’une installation dépend non seulement des panneaux, mais aussi de la qualité de chaque composant qui les entoure.
De l’électricité continue à l’électricité utilisable
Le courant produit par les panneaux est un courant continu, alors que les appareils électroménagers et le réseau électrique français fonctionnent en courant alternatif. C’est le rôle de l’onduleur (ou micro-onduleur, selon la configuration) de convertir ce courant continu en courant alternatif à 230 volts, directement exploitable par les équipements de la maison.
Deux logiques d’onduleurs coexistent sur le marché :
- l’onduleur central (ou string), qui convertit le courant de plusieurs panneaux regroupés en série. Une seule ombre portée sur un panneau peut alors pénaliser toute la série (effet dit du « maillon faible ») ;
- le micro-onduleur, installé directement sous chaque panneau, qui optimise la production panneau par panneau, indépendamment des autres. Cette solution coûte plus cher mais limite l’impact de l’ombrage partiel et facilite le suivi individuel de chaque module.
Une fois converti, ce courant alternatif peut suivre plusieurs chemins selon le mode d’installation choisi :
- être consommé directement dans le logement (autoconsommation) ;
- être stocké dans une batterie pour un usage différé, notamment le soir ;
- être injecté sur le réseau public, avec ou sans revente à un fournisseur comme EDF Obligation d’Achat.
Les facteurs qui influencent la production
La quantité d’électricité produite par un panneau ne dépend pas uniquement de l’ensoleillement brut. Plusieurs paramètres entrent en jeu, parfois de façon contre-intuitive :
- L’orientation et l’inclinaison du toit, qui déterminent l’angle de captation des rayons. En France métropolitaine, une orientation plein sud avec une inclinaison de 30 à 35° est généralement considérée comme optimale.
- La température : contrairement à une idée reçue, un panneau perd en rendement lorsqu’il chauffe trop. Sa puissance nominale est mesurée à 25°C, et chaque degré supplémentaire à la surface du panneau entraîne une légère perte de rendement, de l’ordre de 0,3 à 0,5 % par degré selon les modèles.
- L’ombrage, même partiel, qui peut réduire significativement la production d’un panneau, voire de toute une série de panneaux connectés ensemble sur un même onduleur central.
- La qualité et le type de cellules, monocristallines ou polycristallines, qui offrent des rendements différents, entre 15 % et plus de 22 % selon la technologie.
- La propreté des panneaux : poussière, pollen ou dépôts salins en bord de mer peuvent réduire la captation de lumière de quelques pourcents si aucun entretien n’est réalisé.
- L’altitude et la latitude du lieu d’installation, qui influencent directement le nombre d’heures d’ensoleillement annuel disponibles.
Un fonctionnement continu, mais pas constant
Un panneau photovoltaïque produit de l’électricité dès qu’il reçoit de la lumière, y compris par temps couvert, bien qu’avec un rendement réduit, généralement estimé entre 10 et 25 % de la production nominale par ciel très nuageux. En revanche, il ne produit rien la nuit, ce qui explique pourquoi la question du stockage ou du raccordement au réseau se pose systématiquement dans un projet d’installation.
Cette intermittence est d’ailleurs la principale raison pour laquelle l’autonomie énergétique totale d’une maison reste un objectif exigeant : la production varie fortement selon l’heure de la journée, la saison et la météo, alors que la consommation d’un foyer suit rarement le même rythme.
Ce qu’il faut retenir
Le fonctionnement d’un panneau photovoltaïque repose sur une chaîne technique cohérente : captation de la lumière au niveau de la cellule, création d’un courant continu, conversion en courant alternatif par l’onduleur, puis répartition de l’électricité entre consommation immédiate, stockage et éventuelle revente. Comprendre cette mécanique permet d’aborder plus sereinement les questions de dimensionnement, d’orientation ou de choix de matériel abordées dans les autres articles de cette série consacrée au photovoltaïque et à l’autonomie énergétique de la maison.
